Wi-Fi网络学习记录(1)：抓包ARP协议

简介

第一篇Wi-Fi网络学习记录，简单的设计一个ARP协议抓包实验，并对结果进行分析。
适合了解了ARP协议的人观看🤓。

ARP协议简介

功能介绍

ARP的中文名称为地址解析协议。对于TCP/IP网络，ARP协议提供了一种建立某个主机接口IPv4地址与其MAC地址之间映射的方法（换句话说，可以通过某个主机的IPv4地址找到它的MAC地址）。
之所以强调IPv4地址，是因为ARP仅用于IPv4，IPv6使用邻居发现协议。
与之相反的协议为RARP，不过其几乎已经不再被使用。

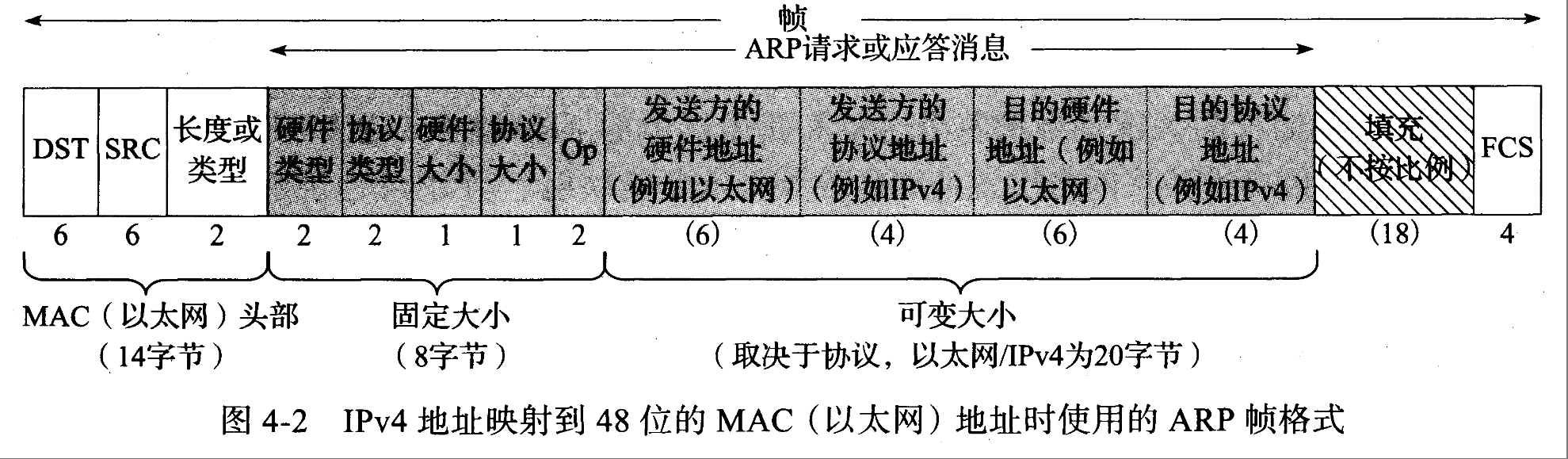

ARP帧格式

本文的实验是直接监听网卡接口，收到的是Ethernet II帧，故这里给出对应的格式。

ARP帧字段解释：

硬件类型：硬件地址(MAC地址)的类型。对于以太网，这里为1。
协议类型：映射的协议协议地址类型。对于IPv4地址，此字段为0x0800。
硬件大小：硬件地址的字节数。对于MAC地址，应该为6。
协议大小：协议地址的字节数。对于IPv4地址，应该为4.
Op：ARP请求(1)、ARP应答(2)、RARP请求(3)、RARP应答(4)。
地址字段：用于存放发送方与接收方的硬件地址与协议地址。

ARP缓存表

这个表格维护了每个接口从IP地址到MAC地址的最新映射(每个IPv4地址对应的MAC地址)。
每个条目由ARP协议动态学习或者手工输入得到。
在 Windows/Linux 中，可以通过 arp -a 指令查看。

Wireshark抓包流程

准备网络环境

创建一个局域网，并准备包括电脑网卡接口在内的两个无线网络接口(平板、手机或者另一个电脑网卡接口等等)。确保它们都能连接上局域网。

检查ARP缓存表

使用 arp -a 指令查询当前设备的 ARP缓存表，确保另一台设备不在这个表中。
如下所示，除了网关以外没有任何接口的记录。

❯ arp -a
>_gateway (192.168.102.158) 位于 66:ce:bd:27:59:a9 [ether] 在 wlo1

如果有了另一台设备的记录(比如重复实验等情况)，可以用 sudo arp -d <IPv4地址>进行删除。

查询另一台设备的IPv4地址

这个操作可以通过设备的设置软件或者AP设备(比如你的路由器)查询。
本文中另一台设备的IPv4地址为 192.168.102.112，下文不在复述。

打开Wireshark并抓包

打开Wireshark，并在过滤器中输入arp。
打开虚拟终端软件，输入 ping 192.168.102.112
(这里的IP地址由前面的查询步骤得到).

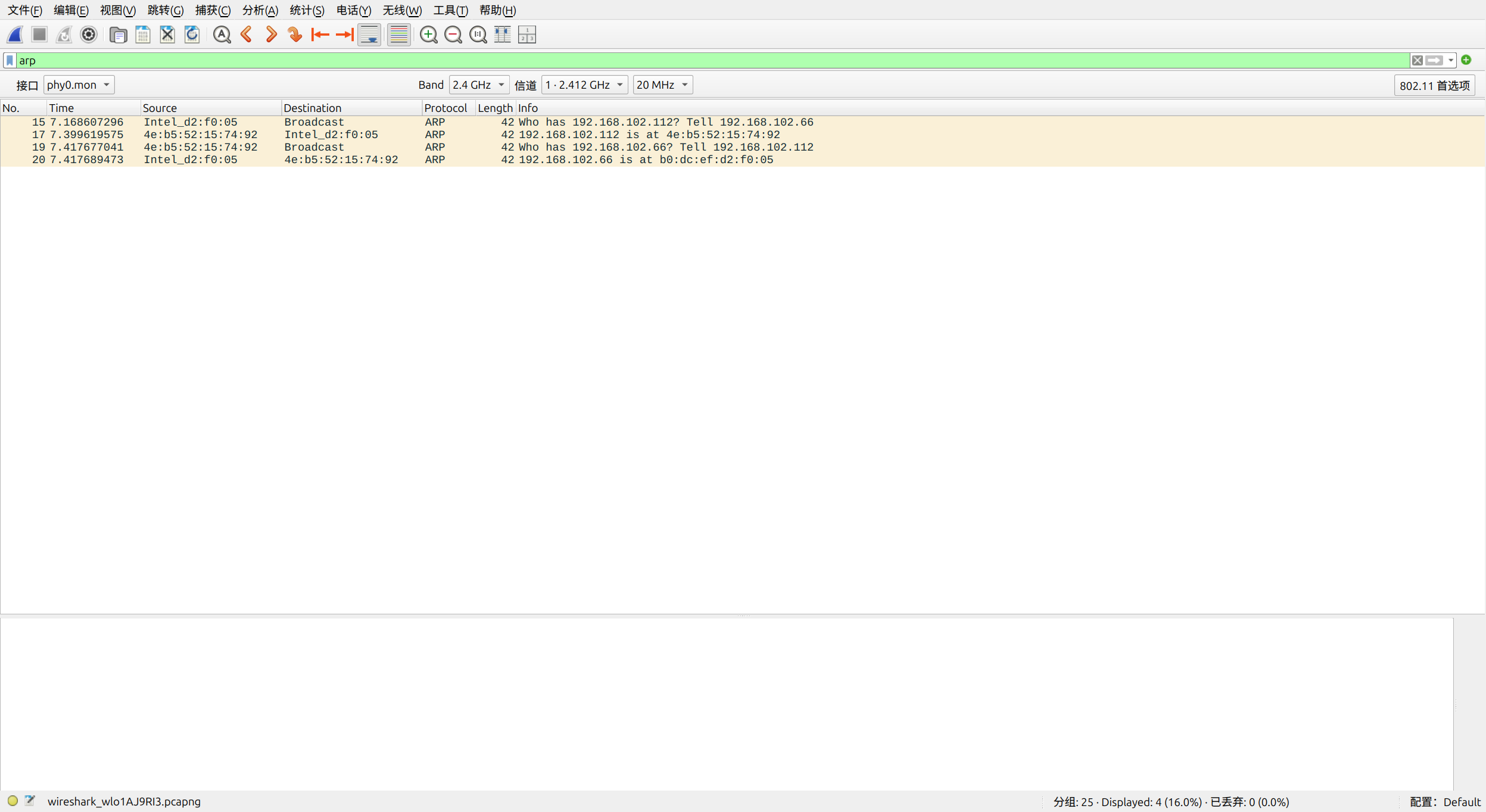

最终应该会得到1对或者2对ARP帧。如上图所示(可以放大观看)。

Wireshark抓包内容解析

上一个步骤一共得到了四个ARP帧，这里分别做解释。

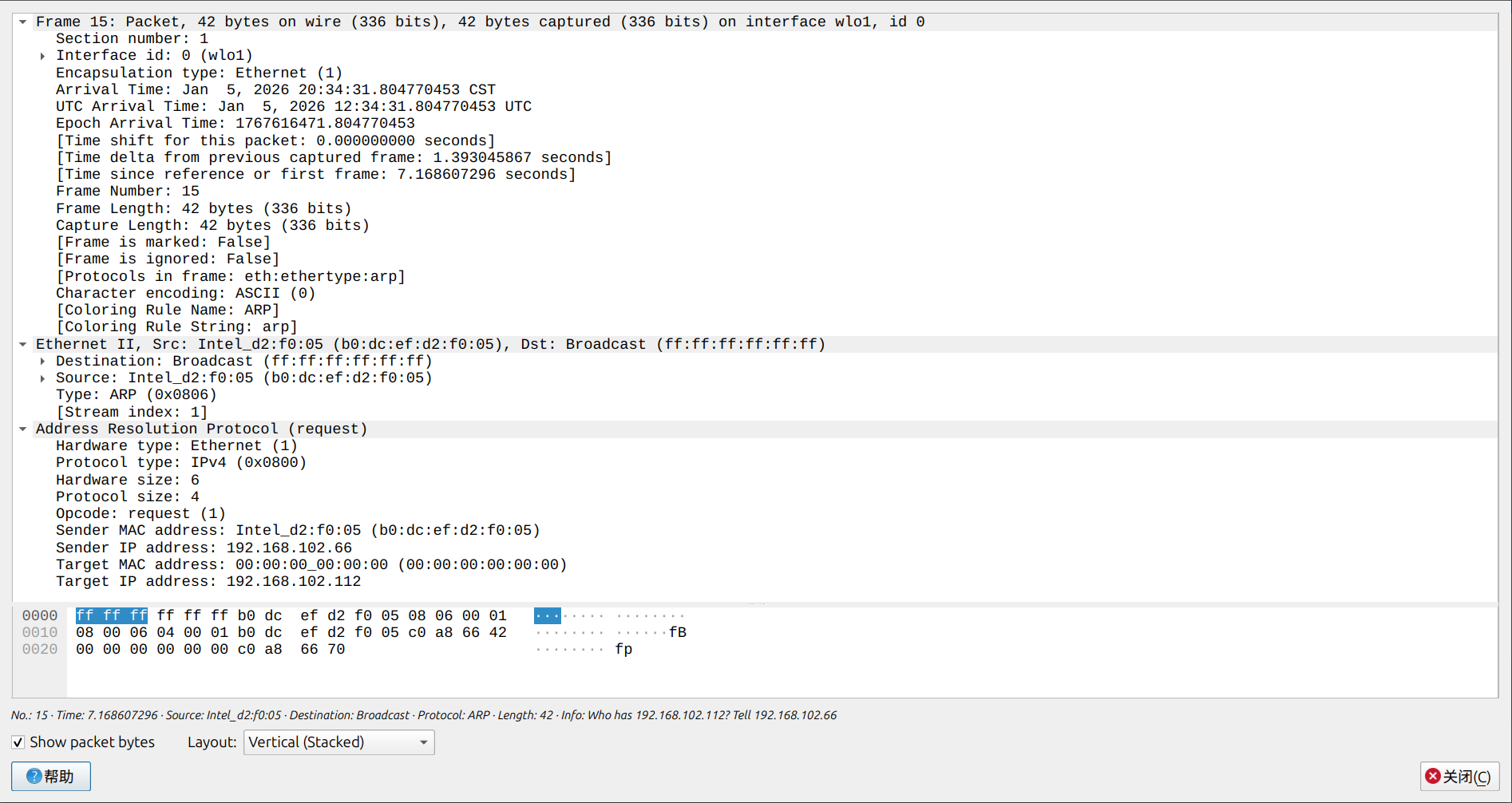

第一个ARP帧

当执行ping 192.168.102.112时。电脑的ARP缓存表中并没有对应的条目，
因此为了得到 192.168.102.112 与MAC地址的映射关系，协议栈软件底层自动发送了一个ARP请求帧。 Ethernet II头部中：

目标地址：全1，表示广播，表示发往同一局域网中的所有接口。
源地址：为电脑网卡接口的MAC地址。
类型：为0x0806，表明这是一个ARP协议帧，载荷交由ARP协议软件处理。 ARP协议内容：
前四个字段如ARP帧格式中介绍的一样。
Op：为1，表示这个帧为ARP请求帧，希望得到目标接口的应答。
后面的地址字段也和ARP帧格式中介绍的一样。
值得注意的是目的硬件地址为全0，因为当前还不知道。

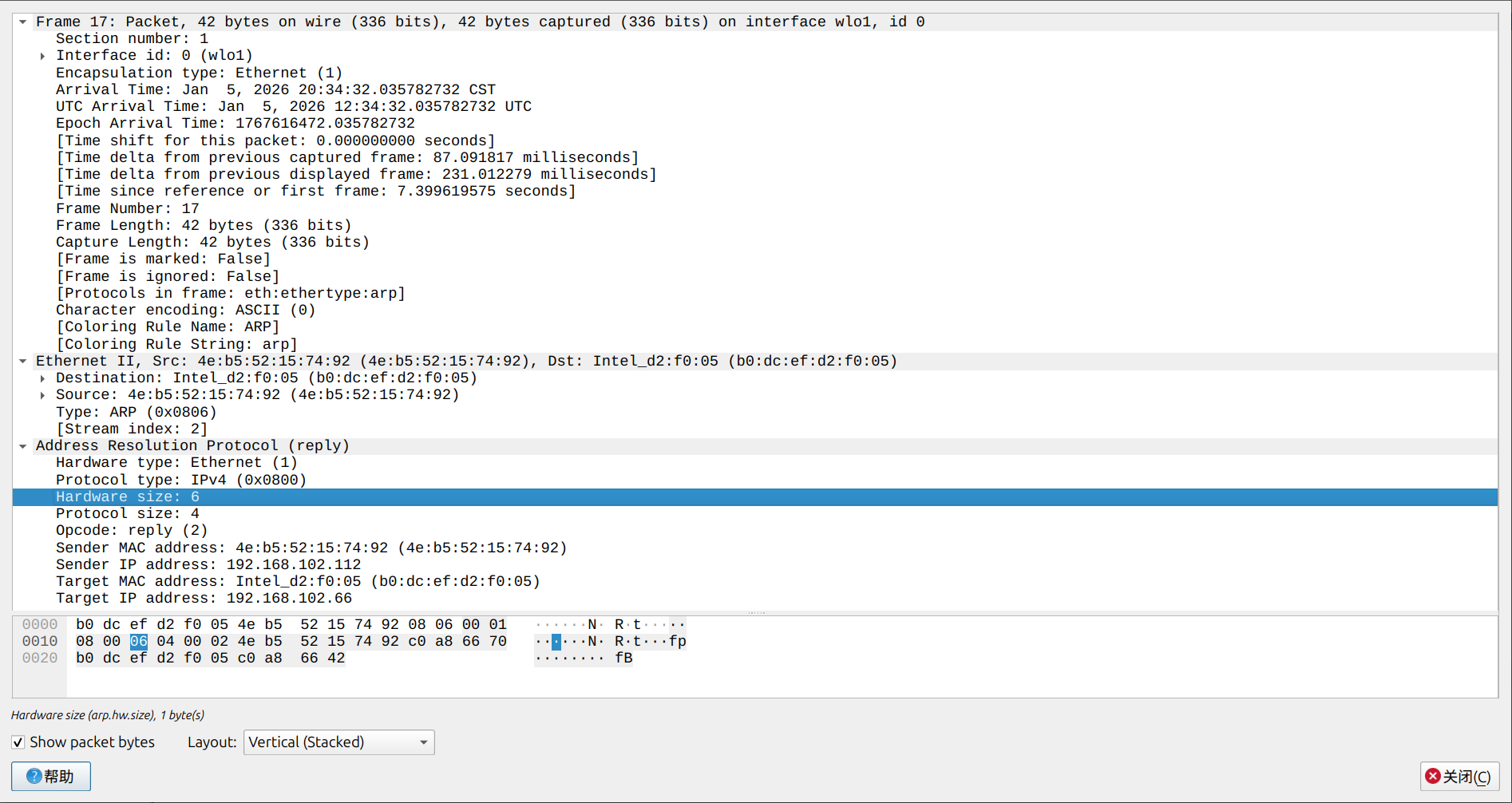

第二个ARP帧

IPv4地址为 192.168.102.112 的接口收到了电脑网卡接口广播的ARP请求，单播进行应答。
Ethernet II头部中的：

目标地址：为ARP请求发送方的MAC地址。
源地址：目标接口的MAC地址。
类型：为0x0806，表明这是一个ARP协议帧，载荷交由ARP协议软件处理。 ARP协议内容：
前四个字段如ARP帧格式中介绍的一样。
Op：为2，表示这个帧为ARP应答帧，是对ARP请求的应答。
后面的地址字段也和ARP帧格式中介绍的一样。
电脑网卡接口收到ARP应答帧后会将其解析并作为一个动态条目加入ARP缓存表

第三个和第四个ARP帧

一般而言，目标设备收到ARP请求时，除了发送ARP应答，还会在ARP缓存表中添加有关发送方的映射条目。这是一个很常见的优化举措，但这里目标设备并没有这么做。
当它被电脑 ping 时，它为了回复同样也需要知晓电脑网卡接口的IPv4地址与MAC地址的映射关系，但是它发送ARP应答的时候并没有记录，因此它这里也需要往电脑发送ARP请求，等待电脑网卡接口的ARP应答，这就是第三个和第四个ARP帧的由来，可以参考前两个ARP帧示例。

结语

ARP协议算是比较简单的协议了，Wireshark抓包还是比较容易的，快去亲手试试吧🫵。
