HDL学习记录(1)：Verilog入门

前言

最近开始学习 Verilog 了。刚开始看的时候会觉得它和 C 语言有点像，但写了一些练习后发现，这种像主要停留在语法表面：C 更像是在描述“程序如何一步一步执行”，Verilog 更像是在描述“一张电路如何连接、何时更新”。

这篇文章参考 HDLBits 的 Verilog Language、Combinational Logic 和 Sequential Logic 部分，整理成一份入门语法与示例手册。目的不是记录每一道题怎么解，而是方便以后忘记某个语法时快速翻回来。

基本观念

Verilog 描述的是硬件电路。很多语句看起来像“赋值”，但实际更像“连线”或者“描述一片电路”。

assign out = in;

这不是执行一次赋值，而是表示 out 持续由 in 驱动。只要 in 改变，out 就会跟着改变。

常见的两类电路：

组合逻辑：输出只由当前输入决定，例如与门、或门、mux、加法器。
时序逻辑：输出会被时钟保存，例如触发器、计数器、状态机。

Verilog 代码里也经常按这两类来写：

assign y = a & b;              // 简单组合逻辑

always @(*) begin              // 较复杂的组合逻辑
    y = a & b;
end

always @(posedge clk) begin    // 时序逻辑
    q <= d;
end

Module

module 是 Verilog 的基本封装单位，可以理解成一个电路模块的接口和实现。

推荐使用 Verilog-2001 的 ANSI 风格，把端口方向、位宽和名字写在一起：

module top_module(
    input a,
    input b,
    output out
);
    assign out = a & b;
endmodule

旧式写法也能见到，但不如 ANSI 风格清楚：

module top_module(a, b, out);
    input a;
    input b;
    output out;

    assign out = a & b;
endmodule

注释写法和 C 类似：

// 单行注释

/* 多行注释 */

参数 Parameter 与 Localparam

如果一个模块有些属性希望可配置，例如位宽、深度、初值，就可以用 parameter：

module mux2 #(
    parameter WIDTH = 8
)(
    input [WIDTH-1:0] a,
    input [WIDTH-1:0] b,
    input sel,
    output [WIDTH-1:0] y
);
    assign y = sel ? b : a;
endmodule

例化时可以覆盖参数：

mux2 #(
    .WIDTH(12)
) u_mux2 (
    .a(a),
    .b(b),
    .sel(sel),
    .y(y)
);

这样同一个模块就可以复用在不同位宽或不同配置下。

如果参数只希望在模块内部当常量使用，不希望被外部例化时改掉，可以用 localparam：

module example;
    localparam IDLE = 2'd0;
    localparam RUN  = 2'd1;
endmodule

两者可以先这样区分：

parameter：模块对外暴露的可配置参数
localparam：模块内部使用的只读常量

对入门来说，一个很好记的经验是：

位宽、深度、计数上限这类“希望模块可复用”的量，用 parameter
状态机状态编号、内部固定常量这类“不希望外部乱改”的量，用 localparam

状态机里什么时候用

状态机题里经常会写状态定义：

localparam A = 2'd0;
localparam B = 2'd1;
localparam C = 2'd2;
localparam D = 2'd3;

或者 one-hot 写法：

localparam A = 4'b0001;
localparam B = 4'b0010;
localparam C = 4'b0100;
localparam D = 4'b1000;

这里更推荐用 localparam，原因很简单：这些状态编码通常只是模块内部实现细节，不应该让外部例化时随便改掉。

如果外部真的把状态编码改了，状态转移逻辑、输出逻辑、one-hot 约束可能全都一起失效。

相反，如果你是在写一个“状态位宽可配置”或者“计数终值可配置”的模块，那就更适合用 parameter：

module counter #(
    parameter WIDTH = 8,
    parameter MAX_VALUE = 8'd255
)(
    input clk,
    input reset,
    output reg [WIDTH-1:0] q
);
    always @(posedge clk) begin
        if (reset)
            q <= {WIDTH{1'b0}};
        else if (q == MAX_VALUE)
            q <= {WIDTH{1'b0}};
        else
            q <= q + 1'b1;
    end
endmodule

所以状态机里可以先记一个很实用的判断：

“这是实现细节吗？”如果是，优先 localparam
“这是希望外部能改的配置吗？”如果是，用 parameter

信号类型

Wire

wire 表示连线，常用于组合逻辑连接。input 和 output 如果没有额外说明，默认也是 wire。

module top_module(
    input in,
    output out
);
    wire not_in;

    assign not_in = ~in;
    assign out = ~not_in;
endmodule

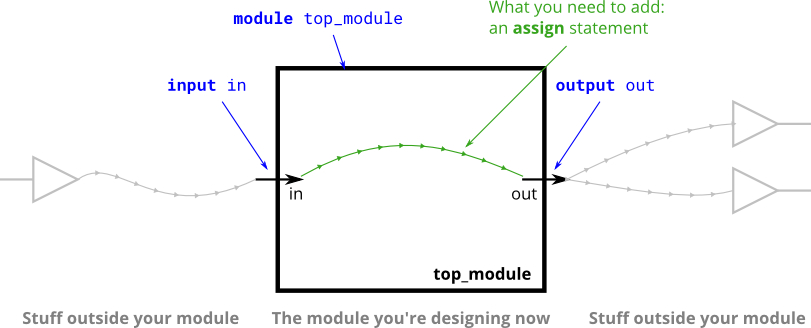

assign 的左边是被驱动的 wire，右边是驱动源。一根 wire 通常只能有一个 driver，但可以连接到多个 sinks。

Wire

除了 input 和 output，还有一种端口方向是 inout，表示双向端口。它常见于总线型信号或三态接口：

module top_module(
    input ena,
    input [3:0] d,
    inout [3:0] bus
);
    assign bus = ena ? d : 4'bzzzz;
endmodule

不过在 FPGA 设计里，真正的内部三态并不常见，inout 更多用于顶层 I/O 口。

Reg

reg 容易误解。它不一定代表真实寄存器，而是表示这个信号可以在 procedural block 里被赋值。

module top_module(
    input a,
    input b,
    output reg y
);
    always @(*) begin
        y = a & b;
    end
endmodule

上面这个 y 虽然声明为 reg，但因为它在 always @(*) 中完整描述了组合逻辑，所以综合出来是组合电路，不是触发器。

真正会综合出触发器的通常是时钟触发的写法：

always @(posedge clk) begin
    q <= d;
end

隐式 Wire

Verilog 默认允许未声明信号自动变成 1 bit wire。拼错名字时这很危险：

wire [2:0] a;
wire [2:0] c;

assign a = 3'b101;
assign b = a;  // b 没有声明，可能被自动创建成 1-bit wire
assign c = b;  // 结果可能不是预期的 3'b101

建议在文件开头加：

`default_nettype none

这样拼写错误会直接暴露出来。

4 态逻辑：0、1、x、z

Verilog 信号不只有 0 和 1，还有：

x：未知态、不确定态
z：高阻态

例如：

assign y = 1'bx;
assign bus = 4'bzzzz;

x 常见于未初始化、冲突驱动、仿真中未知结果；z 常见于三态总线或未被驱动的线。

写可综合逻辑时，z 最常见的地方是顶层三态接口；x 更多是仿真时帮助发现问题，而不是主动拿来当设计状态。

常量

Verilog 常量常用格式：

<位宽>'<进制><数值>

例子：

1'b1          // 1 bit 二进制 1
4'b1010       // 4 bit 二进制
8'hff         // 8 bit 十六进制
16'd100       // 16 bit 十进制
32'h0000_ffff // 下划线只用于分隔，提高可读性

如果不给位宽，Verilog 会按默认规则推断，容易在拼接等场景出问题。因此写硬件时尽量显式写位宽。

输出固定值：

module top_module(
    output one,
    output zero
);
    assign one = 1'b1;
    assign zero = 1'b0;
endmodule

连续赋值

assign 用于 continuous assignment，也就是连续赋值。它只能写在 always 外面，左边通常是 wire。

assign y = a & b;
assign z = x ? a : b;

适合用 assign 的场景：

简单组合逻辑。
简单 mux。
简单连线、拼接、取位。
reduction operator 这类短表达式。

不适合用 assign 的场景：

分支很多，需要 if 或 case。
要在过程块里先给默认值再覆盖。
时钟触发逻辑。

运算符

位运算

位运算会逐 bit 计算，输入是 vector 时输出通常也是同宽 vector。

assign y_not = ~a;
assign y_and = a & b;
assign y_or  = a | b;
assign y_xor = a ^ b;
assign y_xnor = ~(a ^ b);

例子：

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] y
);
    assign y = a ^ b;
endmodule

逻辑运算

逻辑运算把整个表达式当作布尔值，输出是 1 bit。

assign y1 = a && b;
assign y2 = a || b;
assign y3 = !a;

位运算和逻辑运算在 1 bit 信号上看起来差不多，但在 vector 上差别很大：

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] bitwise_or,
    output logical_or
);
    assign bitwise_or = a | b;   // 逐位 OR，输出 3 bit
    assign logical_or = a || b;  // 非零即真，输出 1 bit
endmodule

Reduction Operator

Reduction operator 只有一个操作数，会把整个 vector 压成 1 bit。

assign all_one = &in;      // 所有 bit AND
assign any_one = |in;      // 所有 bit OR
assign parity  = ^in;      // 所有 bit XOR，常用于奇偶校验

assign nand_all = ~&in;
assign nor_all  = ~|in;
assign xnor_all = ~^in;

例子：

module top_module(
    input [7:0] in,
    output parity
);
    assign parity = ^in;
endmodule

三目条件运算符

三目运算符常用于简单 mux：

condition ? if_true : if_false

例子：

assign out = sel ? b : a;

多个比较也可以组合起来：

wire [7:0] min_ab;
wire [7:0] min_cd;

assign min_ab = (a < b) ? a : b;
assign min_cd = (c < d) ? c : d;
assign min = (min_ab < min_cd) ? min_ab : min_cd;

分支简单时用三目运算符；分支复杂或层数太多时，用 always @(*) 加 if/case 更清楚。

比较运算符

比较运算符常用于比较器、计数器范围判断、优先级判断：

assign lt  = (a < b);
assign le  = (a <= b);
assign gt  = (a > b);
assign ge  = (a >= b);
assign eq  = (a == b);
assign neq = (a != b);

比较结果通常是 1 bit。

在大多数可综合场景里，== 和 != 就够用了。===、!== 会把 x/z 也纳入比较，更多见于仿真与 testbench，写综合逻辑时一般少用。

移位运算符

移位运算符在移位寄存器、对齐、乘除 2 的幂时很常见：

assign y1 = a << 1;   // 左移
assign y2 = a >> 1;   // 逻辑右移
assign y3 = a <<< 1;  // 算术左移
assign y4 = a >>> 1;  // 算术右移

左移时，逻辑左移和算术左移通常没有区别。差别主要在右移：

>> 高位补 0。
>>> 会复制符号位，常用于有符号数算术右移。

例如：

reg signed [7:0] a;
assign y = a >>> 1;

如果 a 是负数，>>> 会保留符号位。

Vector

Vector 是多 bit 信号，也就是一组线。

wire [7:0] w;         // 8 bit wire
reg [4:1] x;          // 4 bit reg
input wire [3:0] in;  // 4 bit input
output [3:0] out;     // 4 bit output，默认 wire

声明格式：

type [upper:lower] name;

常见写法是 [N-1:0]：

wire [3:0] a;  // a[3] 是高位，a[0] 是低位

也可以写 [0:3]，但后续 part-select 必须保持同样方向。为了少踩坑，入门时统一使用 [N-1:0] 就好。

取位与取段

取单 bit：

assign bit0 = in[0];
assign bit7 = in[7];

取一段：

assign high = in[15:8];
assign low  = in[7:0];

Part-select 可以在赋值右边，也可以在赋值左边：

assign out[31:24] = in[7:0];
assign out[23:16] = in[15:8];
assign out[15:8]  = in[23:16];
assign out[7:0]   = in[31:24];

如果要反转 bit 顺序，不能写 in[0:7] 来倒序选择；应使用拼接或循环。

Indexed Part-Select

当起始位置需要用变量表达时，可以用 indexed part-select：

wire [399:0] data;
wire [3:0] digit0;
wire [3:0] digit1;

assign digit0 = data[0 +: 4];  // data[3:0]
assign digit1 = data[4 +: 4];  // data[7:4]

base +: width 表示从 base 开始向高位取 width bit。还有 base -: width，表示从 base 开始向低位取。

assign byte0 = data[0 +: 8];   // data[7:0]
assign byte3 = data[31 -: 8];  // data[31:24]

拼接

拼接运算符 {} 可以把多个信号拼成更宽的 vector：

assign out = {a, b, c};

例子：

{3'b111, 3'b000}      // 6'b111000
{1'b1, 1'b0, 3'b101}  // 5'b10101
{4'ha, 4'd10}         // 8'b10101010

拼接中的常量必须有明确位宽，{1, 2, 3} 这种写法不推荐，也可能非法。

字节序反转：

assign out = {in[7:0], in[15:8], in[23:16], in[31:24]};

bit 反转：

assign out = {in[0], in[1], in[2], in[3], in[4], in[5], in[6], in[7]};

重复拼接

重复拼接格式：

{重复次数{被重复的表达式}}

例子：

{5{1'b1}}         // 5'b11111
{2{a, b, c}}      // {a, b, c, a, b, c}

符号扩展：

module top_module(
    input [7:0] in,
    output [31:0] out
);
    assign out = {{24{in[7]}}, in};
endmodule

如果 in[7] 为 0，前面补 0；如果 in[7] 为 1，前面补 1。

Procedure: Always

Procedure 是过程块。可综合代码里最常见的是 always。它可以描述组合逻辑，也可以描述时序逻辑。

组合 Always

组合逻辑用：

always @(*) begin
    // blocking assignment
end

例子：

module top_module(
    input a,
    input b,
    output reg y
);
    always @(*) begin
        y = a & b;
    end
endmodule

组合 always 的注意点：

左边被赋值的信号声明为 reg。
使用阻塞赋值 =。
所有输出在所有条件下都要有确定值。
如果漏赋值，可能会意外综合出 latch。

常用写法是先给默认值，再按条件覆盖：

always @(*) begin
    y = 1'b0;

    if (enable)
        y = data;
end

时序 Always

时序逻辑用：

always @(posedge clk) begin
    // non-blocking assignment
end

例子：

module top_module(
    input clk,
    input d,
    output reg q
);
    always @(posedge clk) begin
        q <= d;
    end
endmodule

q 只在时钟上升沿更新。平时 d 改变，q 不会立刻变化。

时序逻辑常常还会带 reset、enable、load 等控制信号。写法上通常就是在同一个时钟块里按优先级展开：

always @(posedge clk) begin
    if (reset)
        q <= 8'd0;
    else if (load)
        q <= data;
    else if (ena)
        q <= q_next;
end

这段代码的优先级是 reset > load > ena。很多计数器、移位寄存器、状态寄存器都是这个套路。

同步复位与异步复位

同步复位只在时钟边沿生效：

always @(posedge clk) begin
    if (reset)
        q <= 1'b0;
    else
        q <= d;
end

异步复位不需要等时钟边沿：

always @(posedge clk or posedge areset) begin
    if (areset)
        q <= 1'b0;
    else
        q <= d;
end

两者的语法区别主要体现在敏感列表里：

同步复位：只写时钟。
异步复位：时钟和复位都写进敏感列表。

HDLBits 的时序题里这两种都会反复出现。

Latch、Flip-Flop 与组合逻辑

三种常见写法可以顺手对比一下：

组合逻辑：

always @(*) begin
    q = d;
end

电平敏感锁存器：

always @(*) begin
    if (ena)
        q = d;
end

边沿触发 D 触发器：

always @(posedge clk) begin
    q <= d;
end

这三者的差别不在于“长得像不像赋值”，而在于：

always @(*) 且完整赋值：组合逻辑。
always @(*) 且某些条件下保持原值：latch。
always @(posedge clk)：flip-flop。

阻塞与非阻塞赋值

三种赋值的使用位置：

assign x = y;  // continuous assignment，只能在 always 外面
x = y;         // blocking assignment，用在 always 里面
x <= y;        // non-blocking assignment，用在 always 里面

经验规则：

组合 always @(*) 用 =。
时序 always @(posedge clk) 用 <=。
assign 写在 always 外面。

= 更像按过程块中的语句顺序计算中间结果；<= 更像所有触发器在同一个时钟边沿同时更新。

“阻塞”和“非阻塞”这两个名字，可以这样理解：

阻塞赋值 =：当前语句执行完，后面的语句才能看到新值。
非阻塞赋值 <=：先把右值记下来，等这个 always 块结束后统一更新左值。

在组合逻辑里，阻塞赋值通常更自然，因为我们常常需要先算中间量，再用中间量继续往下算：

always @(*) begin
    tmp = a & b;
    y = tmp | c;
end

这段代码里，y 看到的是本次过程块里刚算出来的 tmp。

而在时序逻辑里，非阻塞赋值更符合真实触发器“同一个时钟边沿同时更新”的行为。下面这个例子最能看出差别：

always @(posedge clk) begin
    q1 <= d;
    q2 <= q1;
    q3 <= q2;
end

这表示 3 级寄存器链：

这个时钟边沿，q1 取 d 的旧值。
q2 取 q1 的旧值。
q3 取 q2 的旧值。

也就是说，数据会一级一级往后传，每拍前进一格。

如果把上面错误地写成阻塞赋值：

always @(posedge clk) begin
    q1 = d;
    q2 = q1;
    q3 = q2;
end

从仿真语义上看，后面的语句会立刻看到前面更新后的值，于是 q2 会直接拿到新的 q1，q3 也会直接拿到新的 q2。这样行为就更像是“值在一个过程块里顺着语句流下去”，而不是“三级触发器同时在时钟边沿采样旧值”。

所以入门阶段可以先记一个非常实用的判断：

你想描述“组合计算过程”，优先用 =。
你想描述“寄存器在时钟边沿更新”，优先用 <=。

虽然某些情况下混用也能综合，但会让仿真语义和读代码的人都很困惑，入门阶段尽量不要混。

If 与 Case

If

if 在组合逻辑中通常综合成 mux。

always @(*) begin
    if (sel)
        out = b;
    else
        out = a;
end

也可以先默认后覆盖：

always @(*) begin
    out = a;

    if (sel)
        out = b;
end

避免这种漏赋值：

always @(*) begin
    if (sel)
        out = b;  // sel 为 0 时 out 没有被赋值，可能推导 latch
end

Case

case 适合多路选择。

always @(*) begin
    case (sel)
        2'd0: out = data0;
        2'd1: out = data1;
        2'd2: out = data2;
        2'd3: out = data3;
        default: out = 1'b0;
    endcase
end

与 C 的 switch 相比：

不需要 switch 关键字。
每个分支用 :。
不需要 break。
多条语句要用 begin ... end。
组合逻辑里建议写 default，或者在 case 前先给默认值。

Casez

casez 会把 z 或 ? 当成 don't-care。它常用于优先编码器。

always @(*) begin
    casez (in)
        8'b???????1: pos = 3'd0;
        8'b??????10: pos = 3'd1;
        8'b?????100: pos = 3'd2;
        8'b????1000: pos = 3'd3;
        8'b???10000: pos = 3'd4;
        8'b??100000: pos = 3'd5;
        8'b?1000000: pos = 3'd6;
        8'b10000000: pos = 3'd7;
        default: pos = 3'd0;
    endcase
end

casex 会把 x 和 z 都当作 don't-care。入门阶段尽量少用 casex，因为 x 可能代表未知值，把未知也忽略会让问题更难调试。

模块层次

大电路通常由小模块组成。一个 module 可以在另一个 module 中被例化。

module sub_module(
    input a,
    input b,
    output y
);
    assign y = a & b;
endmodule

module top_module(
    input in1,
    input in2,
    output out
);
    sub_module u_sub(
        .a(in1),
        .b(in2),
        .y(out)
    );
endmodule

例化语句格式：

module_type instance_name (port_connections);

module_type 是模块类型，instance_name 是实例名。同一个模块类型可以例化很多次，但实例名必须唯一。

端口连接方式

按名字连接，推荐：

mod_a u_mod_a(
    .in1(a),
    .in2(b),
    .out(y)
);

前面带点的是子模块端口名，括号里的是当前模块中的信号名。

按位置连接：

mod_a u_mod_a(a, b, y);

按位置连接更短，但依赖模块端口顺序。端口多时不易检查，入门阶段更推荐按名字连接。

模块之间的连线

子模块之间传递信号时，用内部 wire 连接。

module top_module(
    input clk,
    input d,
    output q
);
    wire q1;
    wire q2;

    my_dff u_dff0(.clk(clk), .d(d),  .q(q1));
    my_dff u_dff1(.clk(clk), .d(q1), .q(q2));
    my_dff u_dff2(.clk(clk), .d(q2), .q(q));
endmodule

这里例化出来的是三个同时存在的触发器，不是“调用三次函数”。

例子：32 bit 加法器

用两个 16 bit 加法器搭 32 bit 加法器：

module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
);
    wire carry;
    wire cout_unused;

    add16 u_add_low(
        .a(a[15:0]),
        .b(b[15:0]),
        .cin(1'b0),
        .sum(sum[15:0]),
        .cout(carry)
    );

    add16 u_add_high(
        .a(a[31:16]),
        .b(b[31:16]),
        .cin(carry),
        .sum(sum[31:16]),
        .cout(cout_unused)
    );
endmodule

模块层次的核心是：把已经验证过的小模块组合成更大的模块。

For 与 Generate

Verilog 里有两种容易混淆的“循环”：procedure 里的 for，以及结构生成用的 generate for。

Always 里的 For

always 里的 for 用于描述重复的行为或赋值，循环变量通常是 integer。

例子：反转 100 bit vector。

module top_module(
    input [99:0] in,
    output reg [99:0] out
);
    integer i;

    always @(*) begin
        for (i = 0; i < 100; i = i + 1) begin
            out[i] = in[99 - i];
        end
    end
endmodule

综合后不是一个硬件运行时循环，而是展开成 100 条并行连接。

例子：统计 1 的个数。

module top_module(
    input [254:0] in,
    output reg [7:0] count
);
    integer i;

    always @(*) begin
        count = 8'd0;
        for (i = 0; i < 255; i = i + 1) begin
            count = count + in[i];
        end
    end
endmodule

注意先给 count 初值，否则可能依赖旧值。

Generate For

generate 用于在 elaboration 阶段生成硬件结构，循环变量是 genvar。

genvar i;

generate
    for (i = 0; i < 100; i = i + 1) begin : gen_block
        full_adder u_fadd(
            .a(a[i]),
            .b(b[i]),
            .cin(carry[i]),
            .sum(sum[i]),
            .cout(carry[i+1])
        );
    end
endgenerate

它适合批量例化模块、批量声明局部结构、按参数选择生成不同硬件。

例子：100 bit ripple-carry adder。

module top_module(
    input [99:0] a,
    input [99:0] b,
    input cin,
    output [99:0] cout,
    output [99:0] sum
);
    genvar i;

    generate
        for (i = 0; i < 100; i = i + 1) begin : gen_add
            if (i == 0) begin
                full_adder u_fadd(
                    .a(a[i]),
                    .b(b[i]),
                    .cin(cin),
                    .sum(sum[i]),
                    .cout(cout[i])
                );
            end
            else begin
                full_adder u_fadd(
                    .a(a[i]),
                    .b(b[i]),
                    .cin(cout[i-1]),
                    .sum(sum[i]),
                    .cout(cout[i])
                );
            end
        end
    endgenerate
endmodule

gen_add[0].u_fadd 到 gen_add[99].u_fadd 会展开成 100 个实例。

Always 与 Generate 怎么选

这部分单独列出来，因为很容易混：

要描述输入变化后输出怎么算：用 assign 或 always @(*)。
要描述时钟边沿保存数据：用 always @(posedge clk)。
要批量给 vector 的各位赋值：用 always @(*) 里的 for。
要批量例化 module：用 generate for。
要根据参数决定是否生成某段硬件：用 generate if。

一个简单判断：

// 只是在算信号，用 always
always @(*) begin
    for (i = 0; i < 100; i = i + 1)
        out[i] = in[99 - i];
end

// 要创建很多个模块实例，用 generate
generate
    for (i = 0; i < 100; i = i + 1) begin : gen_add
        full_adder u_fadd(
            .a(a[i]),
            .b(b[i]),
            .cin(carry[i]),
            .sum(sum[i]),
            .cout(carry[i+1])
        );
    end
endgenerate

always 是行为描述，会在仿真中由敏感列表触发；generate 是结构生成，不会在运行时触发，它只是在综合前把代码展开成具体硬件结构。

仿真与 Testbench

前面写的基本都是“要综合成电路”的代码。Verilog 里还有一类很常用的写法，是给仿真和测试文件用的，也就是 testbench。

testbench 的目标不是综合成电路，而是：

例化被测模块。
生成输入激励。
观察输出是否符合预期。

Testbench 基本结构

一个最简单的 testbench 往往没有输入输出端口：

module tb;
    reg a;
    reg b;
    wire y;

    top_module dut(
        .a(a),
        .b(b),
        .y(y)
    );
endmodule

在 testbench 里，一般有个顺手的经验：

被测模块的输入，在 testbench 里声明成 reg
被测模块的输出，在 testbench 里声明成 wire

因为 testbench 要主动给输入赋值，而输出通常由 DUT 自动驱动。

Initial

initial 常用于给仿真构造激励。它在仿真开始时执行一次：

initial begin
    a = 1'b0;
    b = 1'b0;
    #10 a = 1'b1;
    #10 b = 1'b1;
end

一个 initial 块内部语句按顺序执行；多个 initial 块之间是并发执行的。

延时语句

# 用于描述仿真时间延迟：

#10 a = 1'b1;

它的意思是“延迟 10 个仿真时间单位后再执行后面的语句”。这在 testbench 里很常用，但它不是综合语法，不能拿来描述真实硬件延时电路。

Forever 与时钟产生

testbench 里常常需要自己造一个时钟：

reg clk;

initial begin
    clk = 1'b0;
    forever #5 clk = ~clk;
end

这表示每 5 个时间单位翻转一次 clk，于是得到周期为 10 的方波。

Display

$display 用来在仿真时打印信息：

initial begin
    a = 1'b0;
    b = 1'b1;
    #1 $display("a=%b b=%b y=%b", a, b, y);
end

当你写自检 testbench 时，它很适合在结果不符合预期时打印错误信息。

自检测试

testbench 不一定只看波形，也可以自己判断对错：

initial begin
    a = 1'b0; b = 1'b0; #1;
    if (y != 1'b0)
        $display("ERROR: a=0 b=0 y=%b", y);

    a = 1'b1; b = 1'b1; #1;
    if (y != 1'b1)
        $display("ERROR: a=1 b=1 y=%b", y);
end

这种 testbench 比单纯盯波形更高效，尤其在测试向量很多的时候。

Readmemb 与测试向量

如果测试数据很多，可以从文件里读测试向量，而不是手写一大串赋值。

reg [3:0] vectors [0:15];

initial begin
    $readmemb("example.tv", vectors);
end

$readmemb 表示按二进制文本读入，常用于把测试向量文件加载进数组。类似地还有 $readmemh，按十六进制文本读入。

这类方式适合：

枚举很多输入组合
批量对比期望输出
存放 ROM 初值或测试数据

哪些更偏仿真专用

入门时可以先把下面这些归到“testbench 常用、一般不综合”：

initial
# 延时
forever
$display
$readmemb / $readmemh

而 always、assign、case、if、parameter 这些既能在设计代码里出现，也可能在 testbench 里出现。

从电路题补充的常用写法

前面的章节偏语法本身。做完 Combinational Logic 和 Sequential Logic 后，又会反复遇到一些“不是新语法，但非常常用”的写法，可以顺手记在这里。

边沿检测

边沿检测的核心是“把上一拍的值存下来，再和当前值比较”：

module top_module(
    input clk,
    input in,
    output reg pedge
);
    reg in_last;

    always @(posedge clk) begin
        pedge <= ~in_last & in;
        in_last <= in;
    end
endmodule

上升沿检测：

上一拍是 0。
这一拍是 1。

也就是 ~in_last & in。

双边沿检测：

edge <= in ^ in_last;

边沿捕获寄存器则是在检测到边沿后把结果“记住”，直到 reset：

out <= out | (in_last & ~in);

计数器模板

最常见的计数器模板：

always @(posedge clk) begin
    if (reset)
        q <= 4'd0;
    else
        q <= q + 1'b1;
end

带模值限制的计数器：

always @(posedge clk) begin
    if (reset)
        q <= 4'd0;
    else if (q == 4'd9)
        q <= 4'd0;
    else
        q <= q + 1'b1;
end

很多十进制计数器、时钟题，本质上都是“普通计数器 + 到终点回零 + 可能再带使能信号”。

移位寄存器模板

右移：

always @(posedge clk) begin
    if (reset)
        q <= 4'd0;
    else if (ena)
        q <= {1'b0, q[3:1]};
end

左移：

q <= {q[2:0], serial_in};

并行装载 + 移位常常写成优先级结构：

always @(posedge clk or posedge areset) begin
    if (areset)
        q <= 4'd0;
    else if (load)
        q <= data;
    else if (ena)
        q <= {q[2:0], serial_in};
end

循环移位和算术移位也只是“移位时补什么 bit”不同。

状态机常用结构

状态机代码常见分成两块或三块：

状态寄存器。
next-state 组合逻辑。
输出逻辑。

二段式写法很常见：

localparam A = 2'd0;
localparam B = 2'd1;
localparam C = 2'd2;

reg [1:0] state, next_state;

always @(posedge clk or posedge areset) begin
    if (areset)
        state <= A;
    else
        state <= next_state;
end

always @(*) begin
    case (state)
        A: next_state = in ? B : A;
        B: next_state = in ? B : C;
        C: next_state = in ? A : C;
        default: next_state = A;
    endcase
end

如果输出只依赖状态，就是 Moore 型；如果输出依赖状态和输入，就是 Mealy 型。

这里状态常量通常用 localparam，因为它们只是模块内部的状态编码，不应该作为对外配置接口暴露出去。

热独码 One-Hot

One-hot 编码就是“有多少个状态，就用多少 bit；任意时刻只有一位为 1”。

例如 4 个状态：

localparam A = 4'b0001;
localparam B = 4'b0010;
localparam C = 4'b0100;
localparam D = 4'b1000;

优点：

next-state 逻辑常常更直观。
某些 FPGA 场景里实现方便。

缺点：

更占寄存器位数。

从 HDLBits 的 one-hot 题型来看，一个很实用的思路是：直接按“某状态有哪些入边”去写下一状态逻辑，而不是先把 one-hot 状态重新解码成普通编号。

常见模板

简单组合逻辑

module top_module(
    input a,
    input b,
    output y
);
    assign y = a & b;
endmodule

复杂组合逻辑

module top_module(
    input [1:0] sel,
    input [7:0] a,
    input [7:0] b,
    input [7:0] c,
    output reg [7:0] y
);
    always @(*) begin
        y = 8'd0;

        case (sel)
            2'd0: y = a;
            2'd1: y = b;
            2'd2: y = c;
            default: y = 8'd0;
        endcase
    end
endmodule

D 触发器

module top_module(
    input clk,
    input d,
    output reg q
);
    always @(posedge clk) begin
        q <= d;
    end
endmodule

加减法器

减法 a - b 可以写成 a + ~b + 1。

module top_module(
    input [31:0] a,
    input [31:0] b,
    input sub,
    output [31:0] sum
);
    wire [31:0] b_xor;

    assign b_xor = b ^ {32{sub}};
    assign sum = a + b_xor + sub;
endmodule

如果 sub = 0，就是 a + b；如果 sub = 1，就是 a + ~b + 1。

易错点速查

assign 只能写在 always 外面。
always 里被赋值的信号要声明为 reg。
reg 不一定综合成寄存器，是否是寄存器取决于写法。
组合 always @(*) 用 =，时序 always @(posedge clk) 用 <=。
时序逻辑里如果把寄存器链写成 =，仿真行为常常会和预期触发器链不一致。
组合逻辑要覆盖所有条件，否则可能推导 latch。
Vector 常用 [N-1:0]，不要混用 [0:N-1]。
a | b 是逐位 OR，a || b 是逻辑 OR。
&in 是 reduction AND，不是取地址。
拼接 {} 里的常量最好显式写位宽。
批量赋值用 for，批量例化模块用 generate for。
例化模块时推荐按名字连接端口。
initial、#、forever、$display、$readmemb 更偏 testbench 仿真语法，不是日常 RTL 综合主力。
建议使用 `default_nettype none 禁止隐式 wire。

小结

这篇先整理到 Verilog 入门中最常见的语法：module、wire/reg、assign、运算符、vector、always、if/case、模块例化、for/generate。后面继续学组合逻辑、时序逻辑和状态机时，这些语法基本都会反复出现。

最需要记住的一句话就是是：Verilog 不是在写程序执行流程，而是在描述硬件结构与信号更新规则。

HDL学习记录(1)：Verilog入门

成元 2026-04-23 { 教程, 笔记 } • [ HDL, Verilog ]

前言

基本观念

Module

参数 Parameter 与 Localparam

状态机里什么时候用

信号类型

Wire

Reg

隐式 Wire

4 态逻辑：0、1、x、z

常量

连续赋值

运算符

位运算

逻辑运算

Reduction Operator

三目条件运算符

比较运算符

移位运算符

Vector

取位与取段

Indexed Part-Select

拼接

重复拼接

Procedure: Always

组合 Always

时序 Always

同步复位与异步复位

Latch、Flip-Flop 与组合逻辑

阻塞与非阻塞赋值

If 与 Case

If

Case

Casez

模块层次

端口连接方式

模块之间的连线

例子：32 bit 加法器

For 与 Generate

Always 里的 For

Generate For

Always 与 Generate 怎么选

仿真与 Testbench

Testbench 基本结构

Initial

延时语句

Forever 与时钟产生

Display

自检测试

Readmemb 与测试向量

哪些更偏仿真专用

从电路题补充的常用写法

边沿检测

计数器模板

移位寄存器模板

状态机常用结构

热独码 One-Hot

常见模板

简单组合逻辑

复杂组合逻辑

D 触发器

加减法器

易错点速查

小结

参考资料
